描述

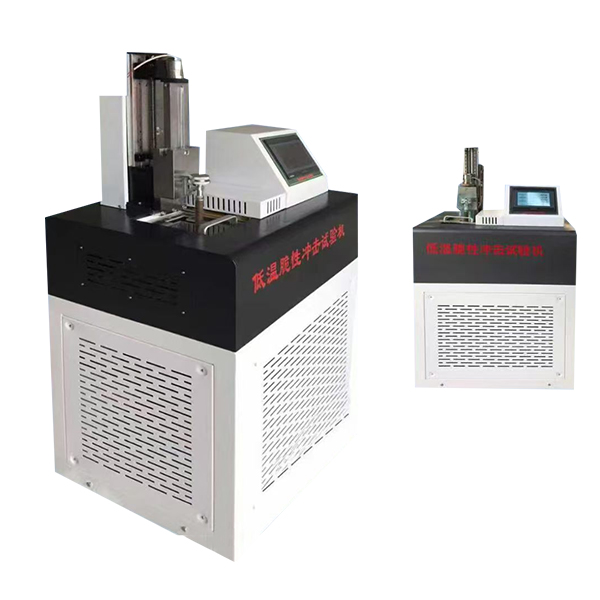

一、?產(chǎn)品介紹

低溫脆性試驗(yàn)儀測(cè)定硫化橡膠在規(guī)定條件下試樣受沖擊出現(xiàn)破壞時(shí)的最高溫度，即為脆性溫度，可以對(duì)塑料及其他彈性材料在低溫條件下的使用性能作比較性鑒定。可以測(cè)定不同橡膠材料或不同配方的硫化橡膠的脆性溫度和低溫性能的優(yōu)劣。因此無(wú)論在科學(xué)研究材料及其制品的質(zhì)量檢驗(yàn)，生產(chǎn)過(guò)程的控制等方面均是不可缺少的。本儀器再原有設(shè)計(jì)中，增加了冷井?dāng)嚢杵鳎谷萜魉闹軠囟雀鶆颍陆禍囟雀欤?jié)約時(shí)間，降低了能耗。

二、?執(zhí)行標(biāo)準(zhǔn)

1. GB/T 5470-2008塑料 沖擊法脆化溫度的測(cè)定
2. GB/T 15256-1994硫化橡膠低溫脆性的測(cè)定（多試樣法）
3. HG/T 2-162-1965塑料低溫沖擊壓縮試驗(yàn)方法
4. ISO 812-2006硫化橡膠或熱塑性橡膠低溫脆性的測(cè)定
5. ASTM D 746-2007用沖擊法測(cè)定塑料及彈性材料脆化溫度的試驗(yàn)方法
6. ASTM D 2137-1994橡膠特性的試驗(yàn)方法.撓性聚合物及涂層織物的脆化點(diǎn)
7. JIS K 7216-1980塑料脆化溫度的測(cè)試方法

三、?結(jié)構(gòu)原理

本設(shè)備由越聯(lián)生產(chǎn)的制冷壓縮機(jī)主機(jī)體、加熱裝置、電子控制箱、冷卻槽、冷卻介質(zhì)循環(huán)系統(tǒng)、自動(dòng)報(bào)警裝置等部分組成。啟動(dòng)制冷開(kāi)關(guān)后，壓縮機(jī)開(kāi)始工作，制冷系統(tǒng)進(jìn)入正式工作狀態(tài)。制冷壓縮機(jī)連續(xù)不斷的工作，當(dāng)接近設(shè)定溫度時(shí)，冷卻槽中的加熱裝置開(kāi)始按比例提供熱量，用以平衡制冷系統(tǒng)產(chǎn)生的多余冷量，以達(dá)到恒溫的目的。攪拌可使冷卻槽內(nèi)的冷卻介質(zhì)不斷循環(huán)，使溫度均勻一致

試樣一邊夾持5個(gè)試樣（橡膠類），另一邊夾持15個(gè)試樣（塑料類）。

沖擊裝置由沖擊錘和自鎖機(jī)構(gòu)組成。

沖擊頭半徑為1.6±0.1mm；沖擊時(shí)，沖擊頭和試樣夾持器之間間隙為6.4±0.3mm；

沖擊頭的中心線與試樣夾持器之間的距離為8±0.3mm。

四、?產(chǎn)品參數(shù)

注：使用環(huán)境在室溫下使用，工作時(shí)保持壓縮機(jī)散溫效果，可將側(cè)門(mén)全部打開(kāi)。

五、?試驗(yàn)標(biāo)準(zhǔn)

試樣規(guī)格A型 ?長(zhǎng)25~40mm，寬6±1mm，厚2.0±0.2mm的條形試樣

A型試樣可以采用另一種方法制備，只用雙面平行銳利刀刃裁刀，一次沖切完畢，然后把條型試樣切成規(guī)定的長(zhǎng)度。

試樣的表面應(yīng)光滑，無(wú)外來(lái)雜質(zhì)及損傷。成品應(yīng)經(jīng)打磨后裁制成相應(yīng)尺寸。

六、?試驗(yàn)方法

1. 向冷井中注入冷凍介質(zhì)（一般為工業(yè)乙醇），其注入量應(yīng)保證夾持器的下端到液面的距離為75±10mm。
2. 接通電源，溫控儀和計(jì)時(shí)器顯示燈亮。
3. 將試樣垂直夾在夾持器上。夾的不宜過(guò)緊或過(guò)松，以防止試樣變形或脫落。
4. 按下夾持器，開(kāi)始冷凍試樣，同時(shí)啟動(dòng)時(shí)序控制開(kāi)關(guān)（或按動(dòng)秒表）計(jì)時(shí)。試樣冷凍時(shí)間規(guī)定為0±0.5min。試樣冷凍期間，冷凍介質(zhì)溫度波動(dòng)不得超過(guò)±1℃。
5. 按沖擊按鈕，使沖擊器在半秒鐘內(nèi)沖擊試樣。
6. 取下試樣，將試樣按沖擊方向彎曲成180°，仔細(xì)觀察有無(wú)破壞。
7. 試樣經(jīng)沖擊后（每個(gè)試樣只準(zhǔn)沖擊一次），如出現(xiàn)破壞時(shí)，應(yīng)提高冷凍介質(zhì)的溫度，否則降低其溫度，繼續(xù)進(jìn)行試驗(yàn)。

通過(guò)反復(fù)試驗(yàn)，確定至少有兩個(gè)試樣不破壞的最低溫度和至少一個(gè)試樣破壞的最高溫度，如這兩個(gè)結(jié)果相差不大于1℃時(shí)，即試驗(yàn)結(jié)束。

七、?注意事項(xiàng)

• 在試驗(yàn)過(guò)程中不能切斷冷卻循環(huán)，否則會(huì)產(chǎn)生不制冷的效果。
• 氣缸壓力在出廠前已調(diào)節(jié)好，不能任意變動(dòng)。
